Indicador de nivell

• Pantalla visual dual: lectura digital LED de 4 dígits + 40-columna de llum de brillantor ajustable per segments, carcassa vertical/horitzontal opcional
• 22 tipus de senyals d'entrada del sensor universal, compatibles amb tots els transmissors de nivell de líquids convencionals
• Màxim 4 sortides de relé programables independents, combinades amb transmissió analògica de 4–20 mA i comunicació RS485 Modbus RTU
• Alimentació d'alimentació del sensor de 24 VCC protegida-en curt-circuits, no requereix font d'alimentació externa addicional
• 0,2% FS d'alta precisió de mesura, mostreig ràpid de 5/s per suprimir la fluctuació del senyal de nivell de líquid dinàmic
• Font d'alimentació dual (AC/DC 86–265V/DC24V), ampli rang de temperatures per a entorns industrials complexos

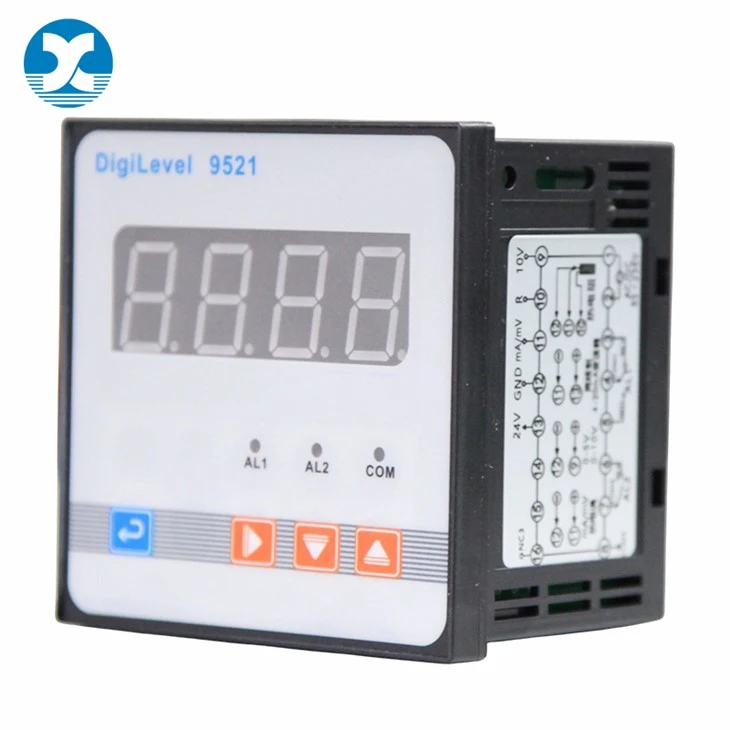

Els indicadors de nivell de columna de llum LED Digilever 9520 i 9521 serveixen com a concentradors de control i visualització del tauler-dedicats al lloc que s'ajusten a tot tipus de transmissors, sensors i sondes de nivell de líquid. A diferència dels sensors de mesura únics que només recullen senyals, aquest mesurador de doble-pantalla realitza una visualització local intuïtiva, una alarma d'enclavament de nivell alt/baix i la càrrega remota de dades en una unitat, àmpliament implementada per a la supervisió de tancs en temps real-i control automàtic de fluids en diversos sectors industrials.

1.Àrea del dipòsit d'emmagatzematge de productes químics i fins

Compatible amb sensors de radar, pressió i nivell de flotador utilitzats habitualment en tallers químics. La columna de llum LED de 40-segments permet al personal jutjar ràpidament l'estat d'ompliment del líquid des de la distància, mentre que 4 contactes de relé programables activen la protecció de desbordament d'alt-nivell i el bloqueig de parada de la bomba de baix nivell. Admet el termoparell i l'entrada síncrona del senyal de temperatura Pt100 per realitzar un seguiment integrat del nivell mitjà de líquid i la temperatura dins de les cuves de reacció i els dipòsits d'amortiment.

2. Estacions de tractament d'aigua i aigües residuals

Instal·lat en armaris de control centrals de dipòsits de sedimentació, piscines de fangs i dipòsits de dosificació. La font d'alimentació-integrada de 24 VCC acciona directament a-sondes a nivell de lloc sense mòduls d'alimentació addicionals; El mostreig ràpid de 5 Hz estabilitza eficaçment les lectures fluctuants causades per l'impacte del flux d'aigua. RS485 Modbus RTU envia dades de nivell al sistema PLC centralitzat per a la regulació automàtica del subministrament d'aigua i el drenatge.

3. Sales d'equips de generació d'energia i energia

Apte per a dipòsits d'aigua d'alimentació de calderes, recipients d'emmagatzematge de fuel i monitorització de dipòsits de condensats. La font d'alimentació de doble voltatge ample (AC/DC 86–265 V) s'adapta a les xarxes elèctriques inestables dels tallers elèctrics. Les sortides de relé multi-canal tallen el subministrament de combustible i envien alarmes de so-llum quan el nivell de líquid supera el llindar de seguretat per evitar els riscos de combustió de l'equip inactiu.

4. Línies de producció d'aliments, begudes i productes farmacèutics estèrils

Els dipòsits de procés sanitari equipats amb transmissors higiènics Pt100 i 4-20mA es poden connectar directament a aquest indicador sense convertidors de senyal. La brillantor LED ajustable garanteix una lectura clara sota una il·luminació brillant del taller, la lògica d'alarma de nivell independent evita el desbordament de la matèria primera i les pèrdues d'aturada de la línia de producció. Les mides dels panells verticals i horitzontals flexibles coincideixen amb les exigències de disseny compacte i gran del gabinet de control.

5.Protecció del medi ambient i instal·lacions municipals d'emmagatzematge de fluids

S'aplica en dipòsits subterranis d'aigües residuals, contenidors d'emmagatzematge d'agents químics i piscines de reciclatge d'aigua de pluja. Una àmplia tolerància a la temperatura ambient (-40 a 60 graus) admet la instal·lació en armaris de control exteriors sense vigilància. La protecció contra curt-circuits de la font d'alimentació-del sensor incorporada redueix la taxa de fallades de l'equip de camp per a un funcionament no tripulat a llarg termini.

Escenaris funcionals bàsics del lloc-

• Observació visual del nivell de líquid a llarga distància- mitjançant una columna de llum LED segmentada sense una inspecció de prop
• Alarma de nivell de líquid alt/baix multi-punt i enclavament automàtic de la bomba/vàlvula mitjançant sortides de relé multi-via
• Recollida sincrònica de senyals del sensor de nivell, temperatura i resistència de líquid amb un sol mesurador de panell
• Transmissió remota de dades líquides-en temps real a DCS/PLC mitjançant senyals duals analògics de 4-20 mA i Modbus digitals
• Pantalla centralitzada per a diversos dipòsits d'emmagatzematge per simplificar el cablejat de l'armari del taller i la configuració d'equips auxiliars

Tots els indicadors de nivell de columna de llum de la sèrie Digilever 9520/9521 es fabriquen sota procediments de prova de circuits industrials estandarditzats, amb un calibratge estricte de la precisió de la mesura, la capacitat de càrrega del relé i l'estabilitat de la comunicació abans del lliurament a fàbrica per garantir un rendiment coherent per a un funcionament industrial a llarg termini-.

1. Garantia de rendiment de precisió

Cada unitat se sotmet a un calibratge a-escala completa per garantir una precisió de mesura del 0,2% FS i una precisió de transmissió del 0,5% FS; El xip de mostreig d'alta -velocitat de 5 Hz suprimeix eficaçment la fluctuació del senyal causada per la turbulència de la superfície líquida, assegurant una sortida de dades de nivell estable i repetible.

2. Garantia de protecció de seguretat del circuit

Mòdul d'alimentació del sensor de 24 VDC integrat-regulat amb precisió amb funció automàtica de tall de curt{2}}circuits-per evitar l'esgotament dels sensors de nivell externs i de la placa base interna; tots els circuits de relé adopten un disseny d'aïllament de sobrecàrrega per allargar la vida útil amb canvis freqüents de llarg-temps.

3.Completa l'estandardització de la compatibilitat del senyal

El producte admet 22 tipus de senyals d'entrada industrials convencionals, i tots els programes de conversió de senyal es solidifiquen i es verifiquen a la fàbrica, garantint una distorsió del senyal zero quan es combina amb termoparells, resistències tèrmiques i transmissors de corrent/tensió estàndard de diverses marques.

4.Garantia d'adaptabilitat d'habitatge i medi ambient

Dues dimensions estandarditzades dels panells incrustats (vertical 80 × 160 mm / horitzontal 160 × 80 mm) compleixen amb els estàndards globals de retallades d'armaris industrials generals. Els components interns passen una àmplia prova d'envelliment de temperatura, un funcionament fiable a una temperatura de treball de -10 graus ~ 50 graus i un emmagatzematge segur de -40 graus a 60 graus.

5.Suport tècnic complet i-servei postvenda

Oferim una guia completa de selecció de models, esquemes de cablejat i manuals de configuració de paràmetres per a tots els clients. Per a projectes d'enginyeria amb llindars d'alarma personalitzats i paràmetres de comunicació especials, el nostre equip tècnic ofereix guia de configuració gratuïta i suport de depuració remota. Tots els comptadors inclouen informes complets de proves de fàbrica per donar suport a la inspecció d'acceptació del projecte.

P1: Quins són els avantatges principals d'aquest indicador de nivell de pantalla dual-en comparació amb els mesuradors de pantalla digital únic?

R: Aquesta sèrie integra una lectura digital precisa de 4 dígits i una columna de llum LED analògica de 40 segments alhora. Els operadors poden jutjar aproximadament el volum d'ompliment del dipòsit a desenes de metres de distància mitjançant la columna de llum, mentre que la pantalla digital proporciona dades numèriques precises per a un enregistrament precís. La brillantor del LED és totalment ajustable per resoldre problemes de lectura poc clars en entorns de taller amb molta llum o tènues, que els comptadors digitals únics no poden aconseguir.

P2: A quins sensors de nivell es pot connectar directament aquest indicador?

R: Admet la combinació de tots els equips de mesura de nivell de líquids principals del mercat, inclosos el radar d'ona guiada, els transmissors de flotador magnètic, els sensors de nivell de pressió, els interruptors de nivell de flotador, etc. És compatible amb 22 tipus de senyals d'entrada com ara 4-20mA, Pt100, múltiples termoparells i senyals de resistència, sense necessitat d'aïlladors de senyal addicionals o convertidors d'inversió.

P3: Quina diferència hi ha entre els models Digilever 9520 i 9521? Com triar la mida adequada?

R: Els dos models són idèntics en el circuit intern, la compatibilitat del senyal i les funcions de sortida, només difereixen en la mida d'instal·lació del panell: Digilever 9520 és vertical de 80 × 160 mm per a armaris verticals estrets, amb una mida de tall d'armari de 76 × 152 mm; Digilever 9521 és horitzontal de 160 × 80 mm, adequat per a armaris de control horitzontals amples, dimensió de tall de 92 × 92 mm. Seleccioneu el model d'acord amb la mida del forat reservat del vostre gabinet-del lloc.

P4: Aquest indicador pot subministrar energia als sensors de nivell externs?

A: Sí. Integra una sortida d'alimentació integrada-regulada amb precisió DC24V/50mA especialment per alimentar transmissors de nivell externs. El circuit independent de protecció contra curt-circuits desconnectarà automàticament la font d'alimentació un cop es produeixi una sobrecàrrega o un curtcircuit, protegint eficaçment tant el mesurador com les sondes connectades.

P5: Quines sortides de control i transmissió proporciona l'indicador de nivell?

R: Admet la sortida de senyal multi-capes per satisfer diferents demandes d'automatització: fins a 4 contactes de relé programables (càrrega AC250V 7A) per a l'alarma d'enclavament de la bomba/vàlvula-in situ; Senyal analògic 0-20mA/4-20mA/0-10V per a la connexió d'instruments secundaris; Comunicació digital RS485 Modbus RTU per a la càrrega remota de dades al sistema de control central PLC/DCS.

P6: Quines opcions d'alimentació hi ha disponibles per a la instal·lació-al lloc?

R: Dues versions d'alimentació són opcionals. El model de tensió ampla universal admet AC/DC 86~265V, adaptant-se a tallers amb tensió de xarxa inestable; la versió de baixa tensió DC24V és aplicable a armaris a prova d'explosió-i sistemes de control de bucles de seguretat intrínseca.

P7: Es requereix un calibratge complex durant l'ús-a llarg termini?

R: No cal un calibratge freqüent de rutina. El xip de mostreig d'alta-precisió-integrat manté un rendiment de mesura estable durant molt de temps. Només es recomana una inspecció periòdica per a la producció clau i els escenaris de mesurament d'alta-precisió cada 1-2 anys per garantir la precisió de les dades.

P8: El mesurador pot funcionar normalment en armaris exteriors freds i d'alta temperatura?

R: El rang de temperatura ambient de treball de la unitat principal és de -10 graus a 50 graus; la temperatura d'emmagatzematge pot arribar als -40 a 60 graus . Es pot instal·lar en armaris de control semi-exteriors amb dispositius de conservació de la calor o ventilació, evitant l'exposició directa durant molt de temps a la llum solar d'alta temperatura extrema sense protecció.

Si necessiteu combinar aquest indicador de nivell de columna de llum LED Digilever 9520/9521 amb els vostres sensors de nivell existents o necessiteu una configuració personalitzada del llindar d'alarma, una concordança especial del senyal i una guia d'esquema d'instal·lació de l'armari, envieu-nos les vostres condicions de treball detallades al lloc-, els tipus de senyal d'entrada i els requisits de mida de l'armari. El nostre equip d'enginyers professionals us proporcionarà suggeriments de selecció de models específics, instruccions completes de cablejat i pressupostos competitius per al vostre projecte de monitorització a nivell industrial.
